ترکیبات بار کنترل تنش پی

ترکیبات بار مورد نیاز کنترل تنش زیر پی طبق آخرین تغییرات (ویرایش چهار)+ترکیبات لازم در طراحی سازه

این مطلب از کانال تلگرام لرن سیویل انتخاب شده است. برای عضویت در این کانال روی اینک زیر کلیک نمایید:

https://telegram.me/lcivilcom

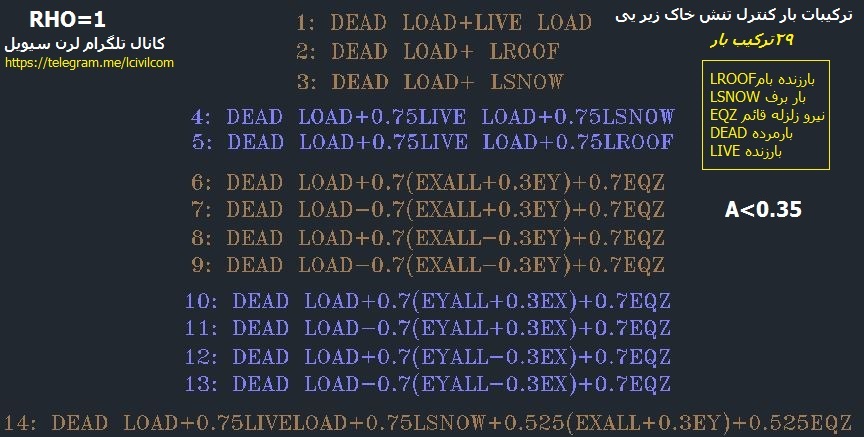

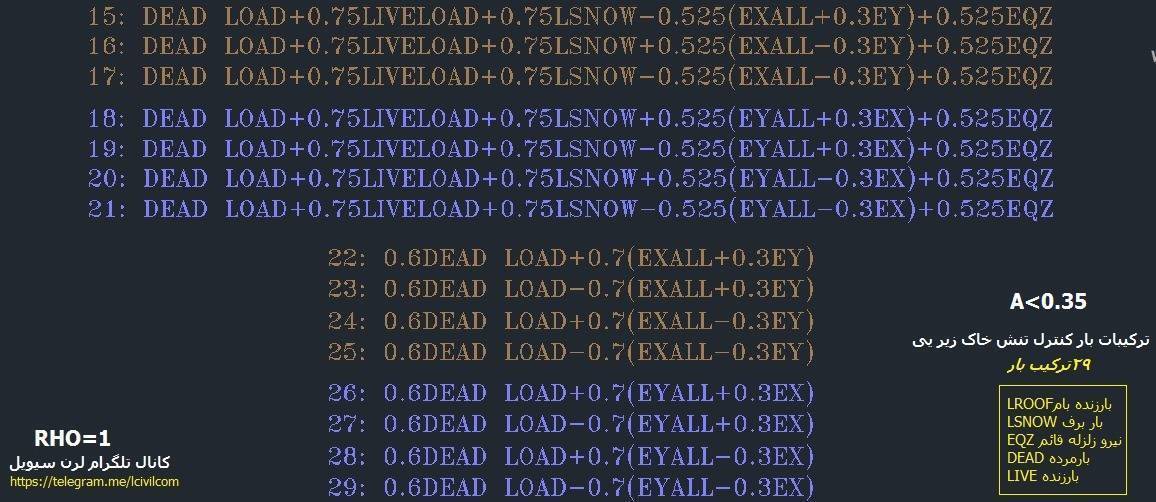

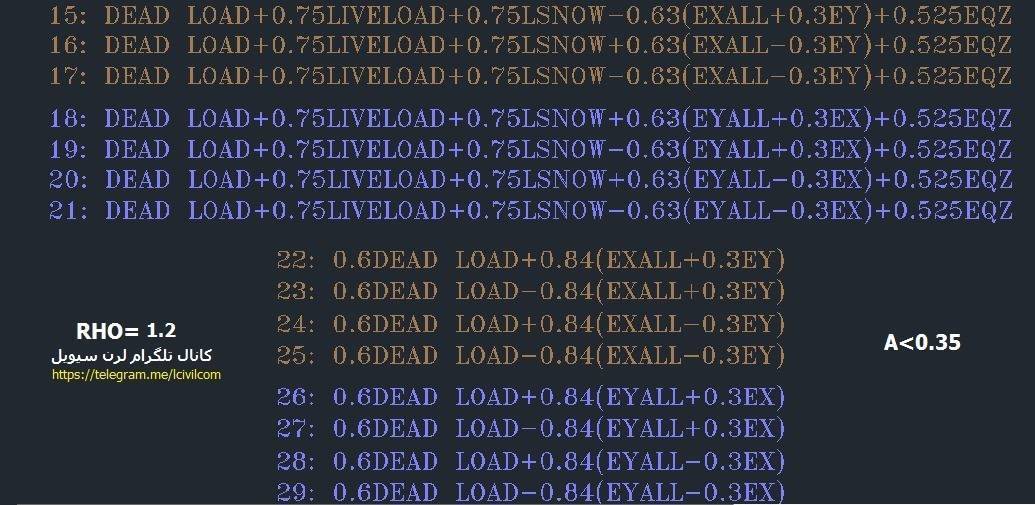

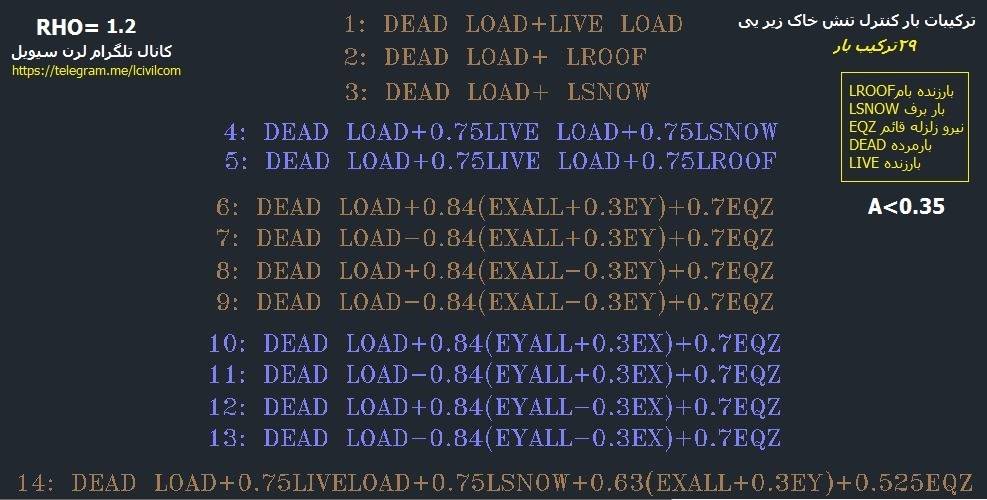

با سلام خدمت دوستان گرامی.به در خواست کاربران ارجمند وب سایت لرن سیویل، ترکیبات بار کنترل تنش خاک زیر پی ،در ذیل تقدیم می گردد. توجه داشته باشید که ۲۹ ترکیبب اول برای سازه های با ضریب نامعینی rho=1 بوده و ترکیبات بعدی برای سازه های با ضریب نامعینی rho=1.2 می باشد.نکاتی در این قسمت قابل توجه است.۱: بار زلزله قائم، همواره ، با علامت مثبت وارد می شود. ۲: قائده ۱۰۰-۳۰ و ضریب نامعینی در این ترکیبات (مانند سازه در ایتبس) اعمال می گردند. اما چنانچه در سازه شما، دلیل اعمال قائده ۱۰۰-۳۰ ، نامنظمی ،نبوده است، می توان قائده ۱۰۰-۳۰ را در خاک پی اعمال نکرد. ( مثلا اگر به علت قرارگیری ستونها در معرض دو سیستم باربر جانبی ، قائده ۱۰۰-۳۰ منظور شود و نیز سازه منظم باشد، این موضوع صدق می کند).۳: از آنجا که در مناطق با خطر زلزله خیزی بالا، زلزله قائم باید به کل سازه اعمال گردد، ترکیبات بار پی در آنها قدری متفاوت می باشد، که برای سازه های با ضریب نامعینی ۱ و ۱٫۲ در شیت های بعدی تقدیم می گردد. امیدوارم مورد توجه و استفاده همکاران عزیز واقع گردد.با تشکر.فرزاد چمن آرا????????لرن سیویل

Capture

2

3

4

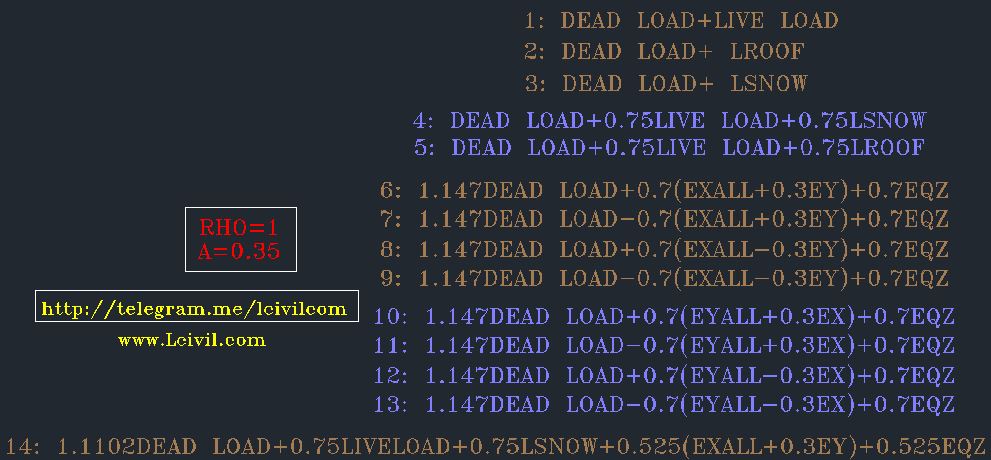

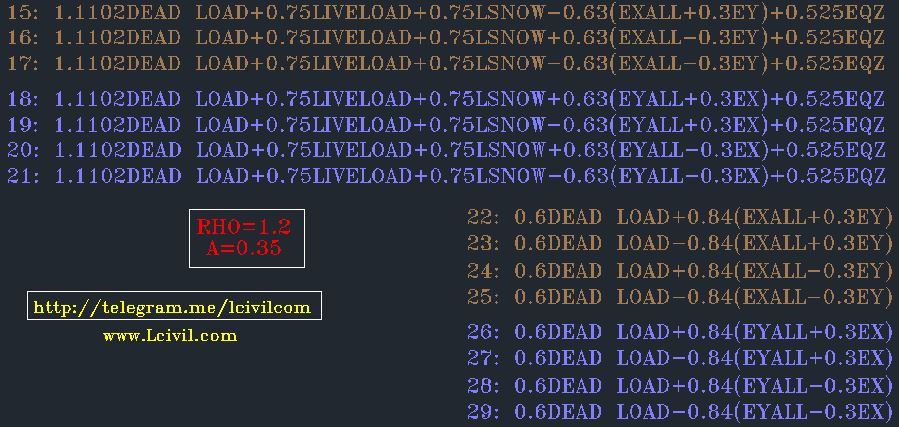

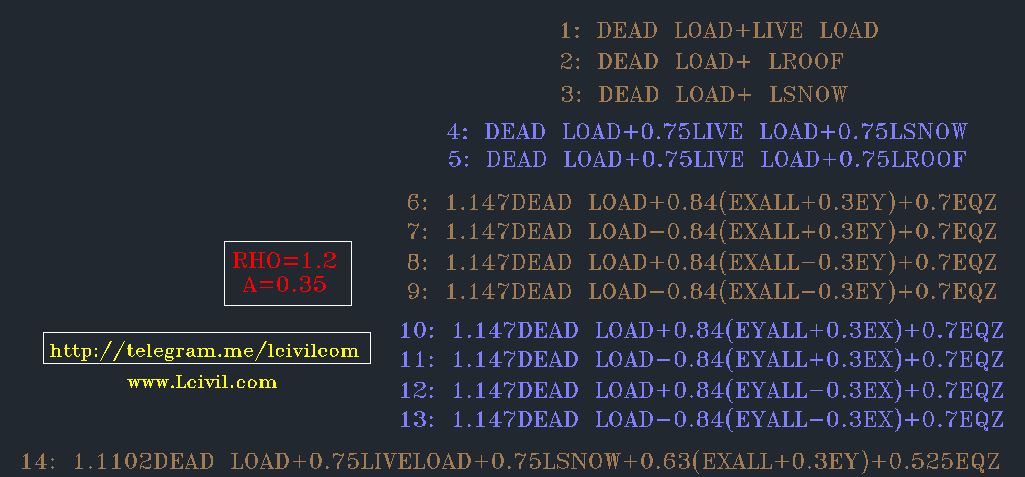

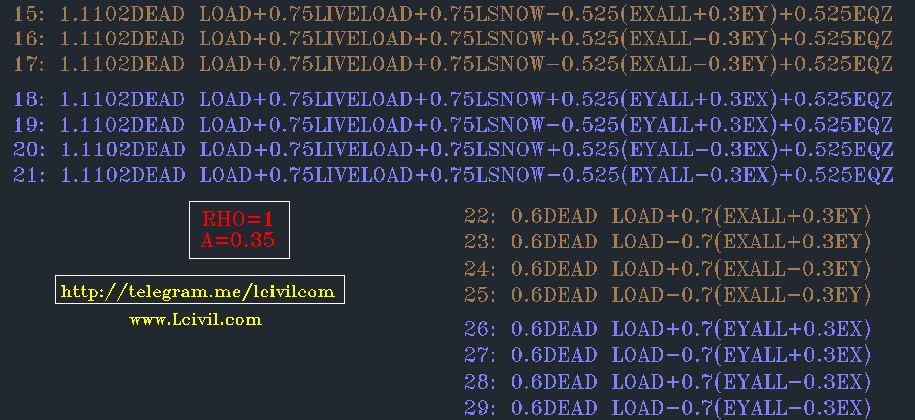

ترکیبات بار کنترل تنش خاک زیر پی،برای مناطق پر خطر،،با A : 35 ،،دوستان دقت بفرمایید که ضریب بار مرده در این ترکیبات ویرایش شده است تا بدین صورت بار زلزله قایم که از جنس بارهای ثقلی است،،به پی نیز اعمال شود،،چنانچه از فرمول زلزله قایم پیداست،،میتوان با ویرایش ضرایب بارمرده،،آن را به کل سازه اعمال نمود،،این موضوع در ترکیبات بار منظور شده در سازه نیز صدق میکند،با تشکر،فرزاد چمن آرا،،،ترکیبات زیر برای مناطقی مثل تهران با خطر زلزله خیزی بالا هستند،

5

6

7

8

هم چنین می توانید در جزوه زیر ، ترکیبات استاتیکی و دینامیکی را برای سازه های بتنی مطابق آیین نامه های امریکا و کانادا دریافت نمایید. این جزوه عالی نحوه اعمال زلزله قائم در انواع مناطق را توضیح داده است. هم چنین روش اعمال ضریب نامعینی هم بصورت خلاصه توضیح داده شده است. به زودی فیلم آموزش کنترل های سازه ایی را ارائه خواهم نمود که در آن بسیاری مطالب جالب را به زبان ساده خواهید آموخت.در این فیلم تمام کنترل های سازه ایی، مانند کنترل دریفت، واژگونی،۱۰۰-۲۵ و ۵۰% دیوارهای برشی، قائده ۱۰۰-۳۰،کنترل صلبیت دیافراگمها،سبک سازی ،کنترل زمان تناوب و تعداد مودها، لزوم یا عدم لزوم اعمال پیچش،برون مرکزیت، برش پانچ و تنش های پی ،ضریب نامعینی،تطابق مرکز جرم و سختی،درصد فولاد مقاطع، و…. به طور مفصل و به زبان ساده تشریح شده است.(از اول اسفند ۹۴ در لرن سیویل)

برای دانلود جزوه روی لینک زیر کلیک نمایید:

ACI CSA COMBO
